电气控制电路与PLC之间的梯形图转化，挺实用
导读：电气电路控制和PLC控制之间的原理是相通的，自然的电气控制都可以通过PLC更加方便，高效的演绎，那么电气控制电路具体是怎么产生的？又是怎么样转换为梯形图，进而转化为PLC受控的逻辑指令的，为了更加清晰直观的说明这一路的变化，我们以最简单的：按钮互锁正反转控制电路为例。
一、电气控制部分
二，PLC转化部分
电气控制电路是PLC实现功能的基础，熟悉电路图是PLC入门的基础！电路图对应逻辑指令的转化在学习的时候可以一步步分析，由浅入深，先易后难，分析方法类似。
免责声明：文章来源于网络或个人发表，如有侵权请联系删除（13802804900）
一、电气控制部分
1、按钮互锁正反转控制电路的引入原因

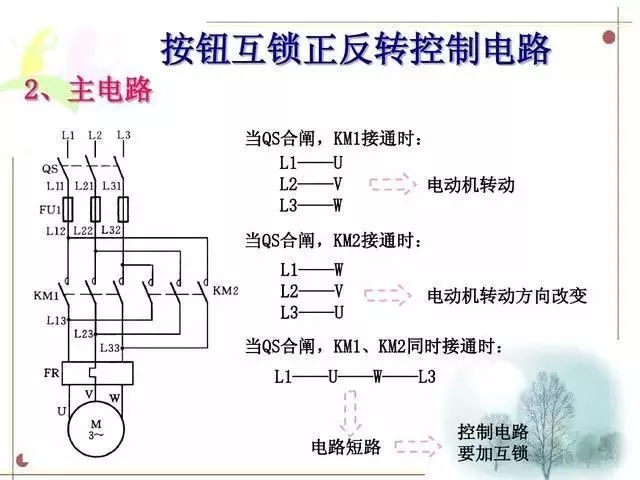

2、按钮互锁正反转控制的主电路

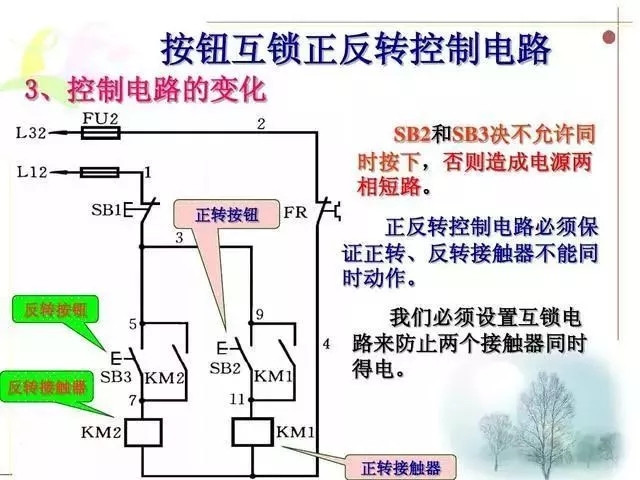

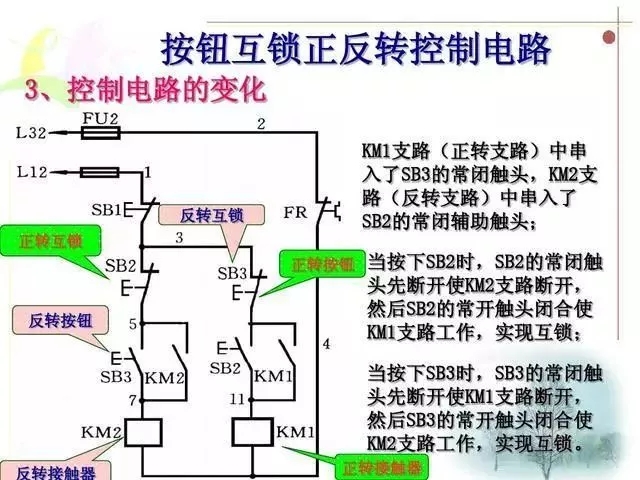

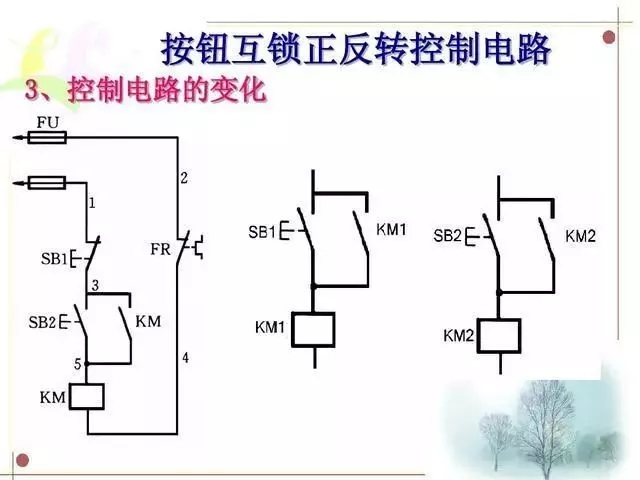

3、按钮互锁正反转控制的控制电路

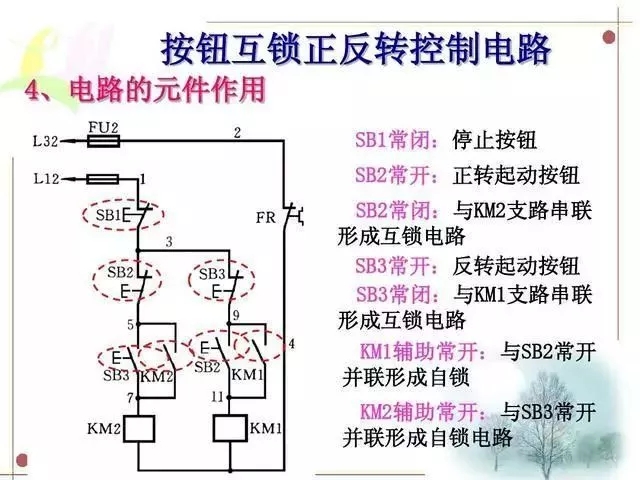

4、按钮互锁正反转控制电路个元器件的作用

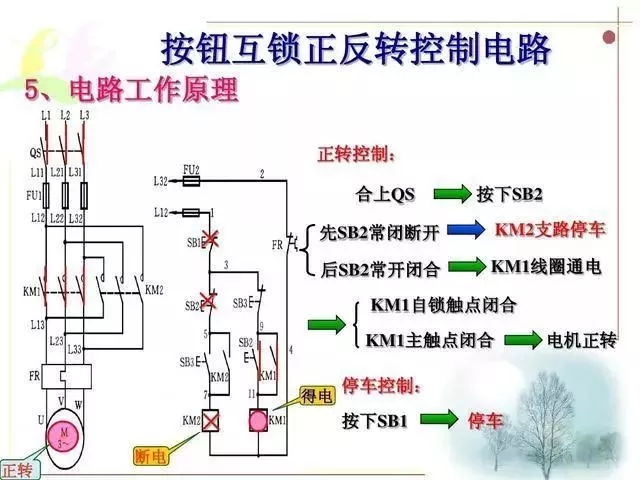

5、按钮互锁正反转控制电路工作原理

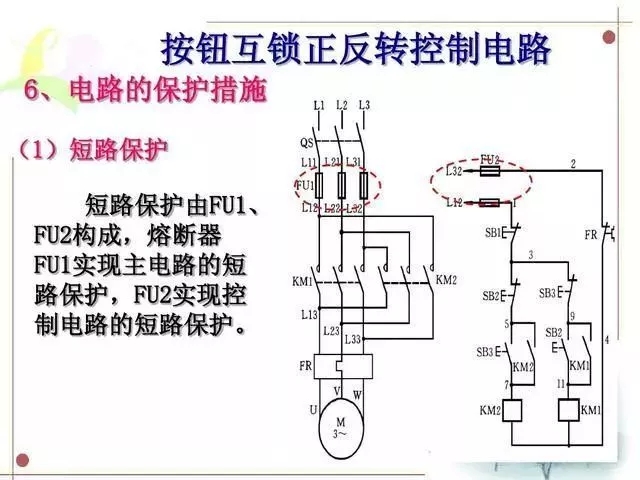

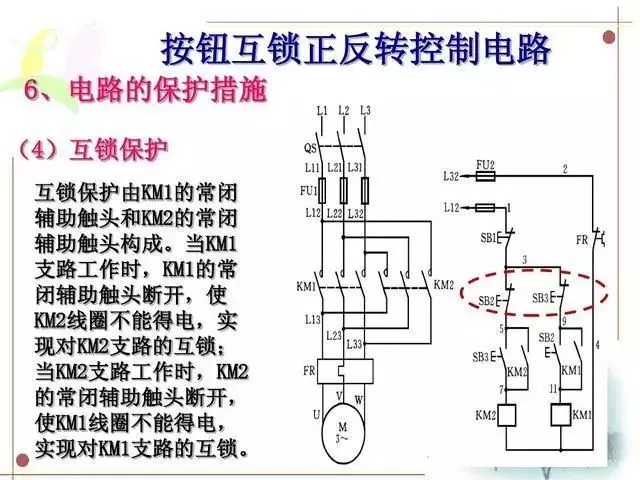

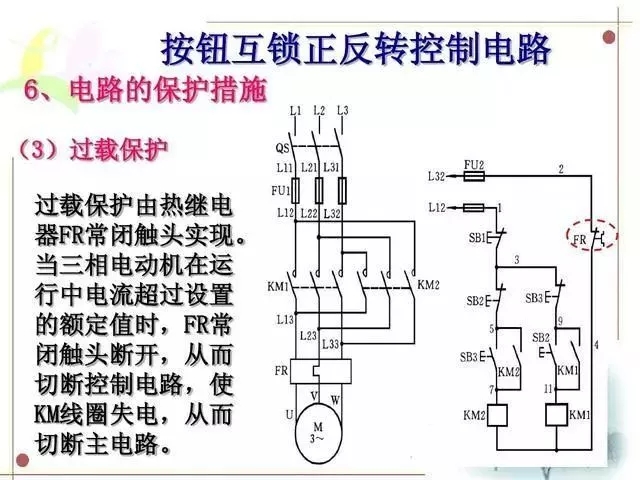

6、按钮互锁正反转控制电路的各种保护措施
7、按钮互锁正反转控制电路的优缺点

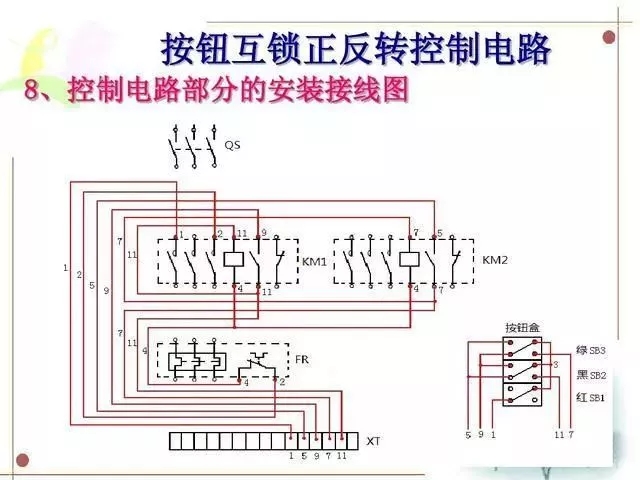

8、按钮互锁正反转控制电路实物接线图
二，PLC转化部分

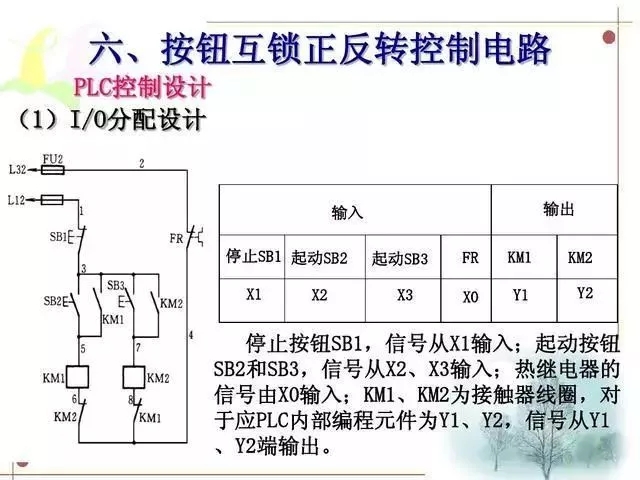

1、I/O分配设计
2、PLC硬件连接，外部接线

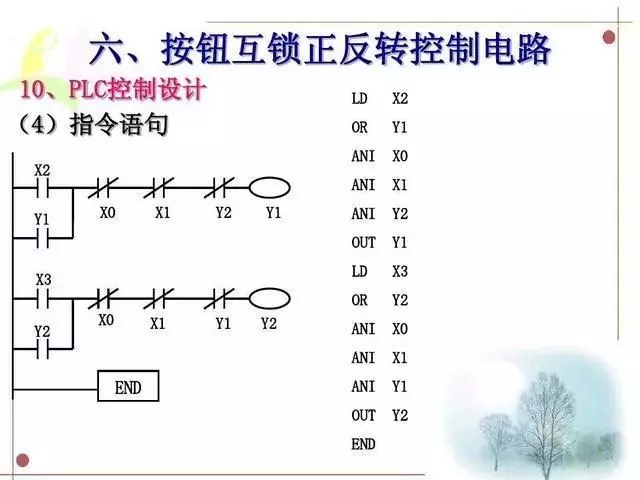

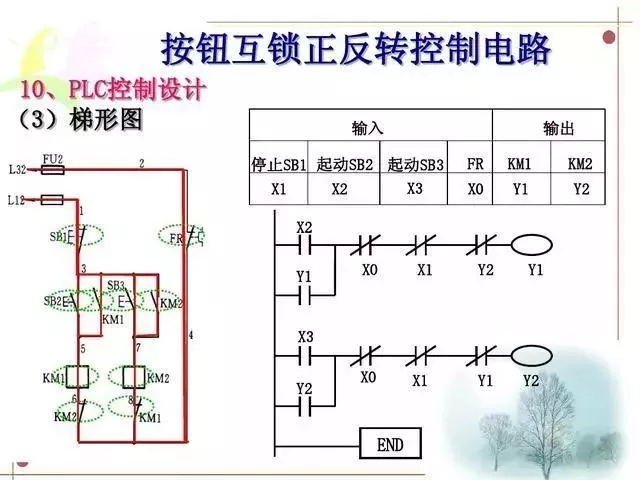

3、PLC梯形图
4、由梯形图转化的逻辑指令
电气控制电路是PLC实现功能的基础，熟悉电路图是PLC入门的基础！电路图对应逻辑指令的转化在学习的时候可以一步步分析，由浅入深，先易后难，分析方法类似。
免责声明：文章来源于网络或个人发表，如有侵权请联系删除（13802804900）
